Dezintegrator złamanych narzędzi
Dezintegratory metali Désintégr´arc znajduje zastosowanie do usuwania złamanych gwintowników czy innych narzędzi.
Technologia urządzeń Désintégr´arc składa sie z czterech podstawowych elementów:
- Generatora
- Głowicy wyiskrujacej
- Układu chłodzenia
- Elektrod wyiskrujacych (molibdenowych, wolframowych, miedzianych i karbidowych)
Zasada działania iskrowego usuwania złamanych narzędzi
Pusta w środku elektroda, dezintegratora iskrowo odpala rdzeń usuwanego narzędzia. Po wypaleniu rdzenia pozostają tylko trzy kawałki wypalonego gwintownika czy wiertła, które same wypadną.
Chłodząca emulsja wstrzykiwana jest bezpośrednio poprzez pusty środek elektrody i wypłukuje odpalany materiał, co pozwala na szybsze i bardziej wydajne usuwanie metalu.
Dobór elektrod Elektrody karbidowe: dla średnic 1-3 mm, elektrody miedziane: średnice od 3mm, elektrody Molibdenowe: do intensywnego użytkowania.

3500K (Cu)

4500K (Mo)

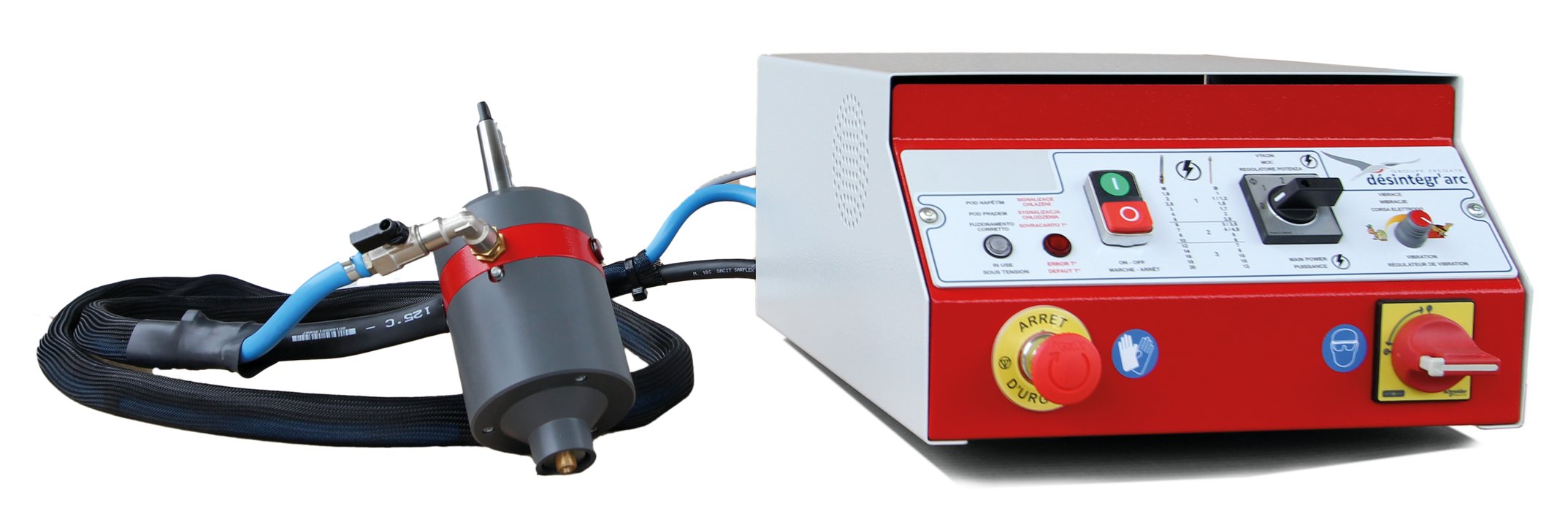

5000K (Cu)

6000K (Mo)

G1000K (Mo)

G900K (Cu)

GMS 1000K (Mo)

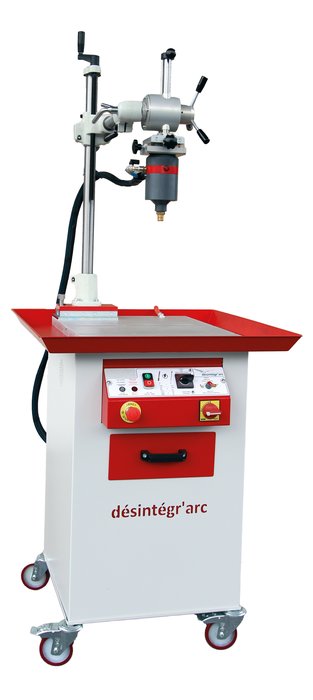

GMS 5000K (Cu)

GMS 6000K (Mo)

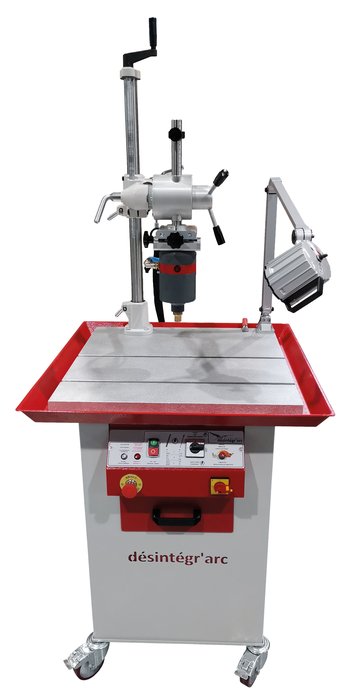

GMS 7000K (Mo)

GMS 900K (Cu)

GMSD 1000K (Mo)

GMSD 5000K (Cu)

GMSD 6000K (Mo)

GMSD 900K (Cu)

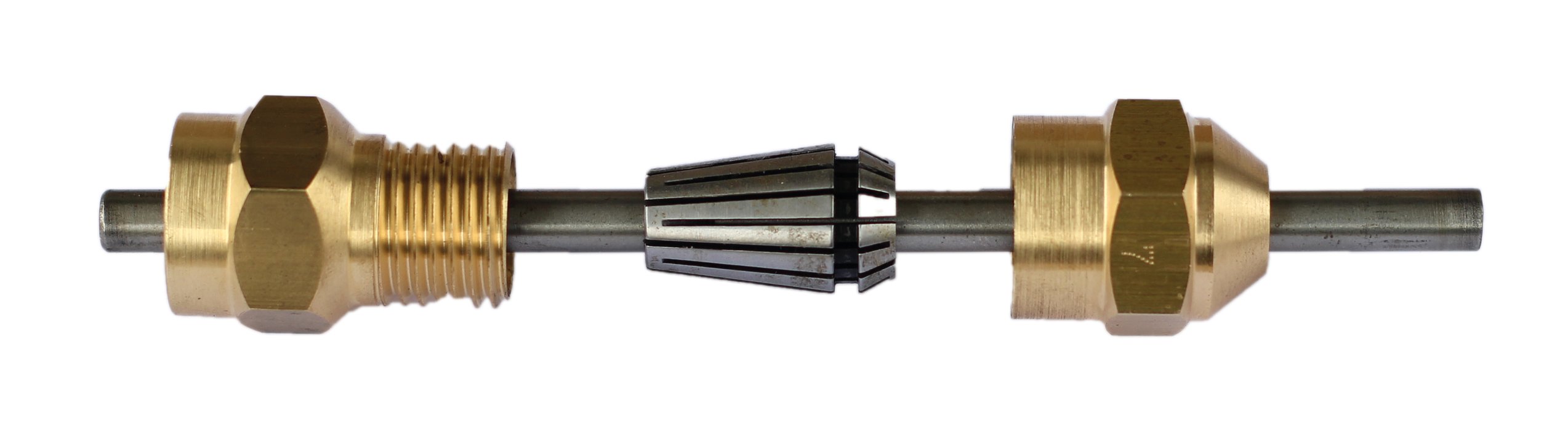

Uchwyt zaciskowy elektrod

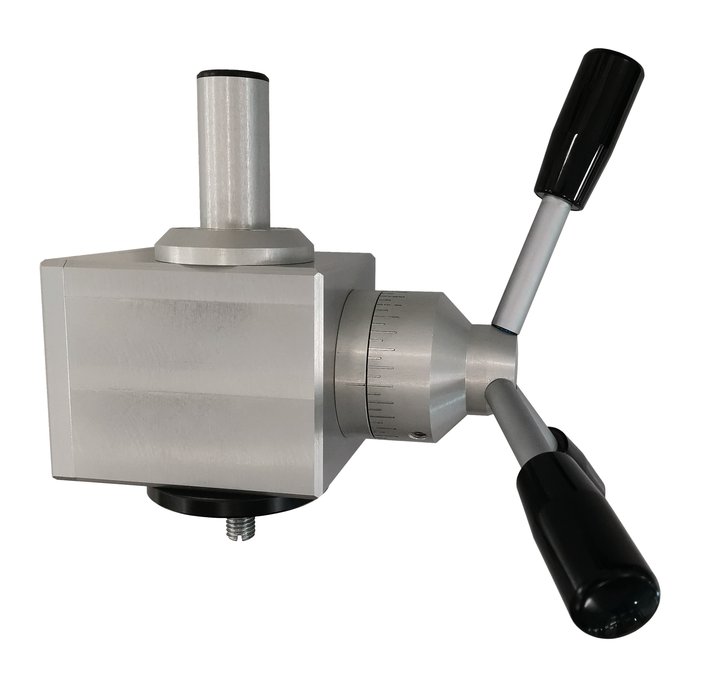

Głowica TDS

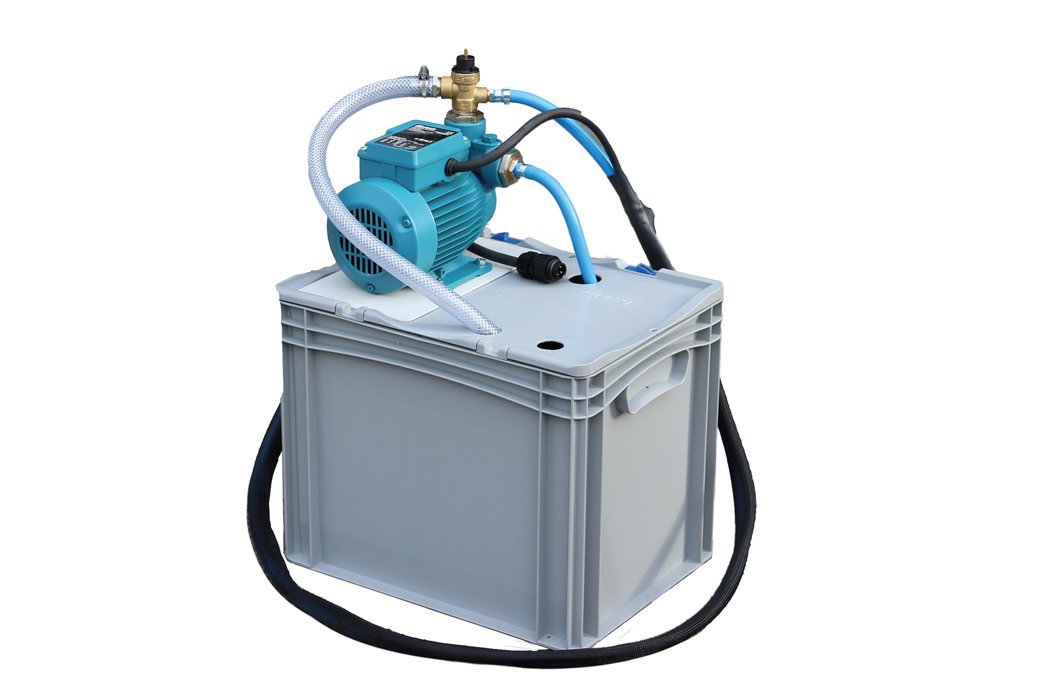

Zestaw chłodzenia GMPB

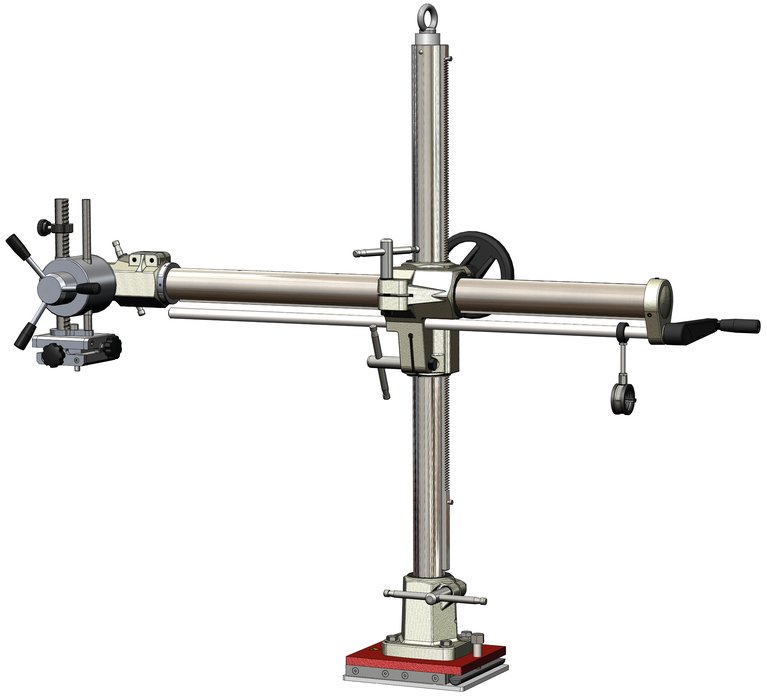

Statyw S

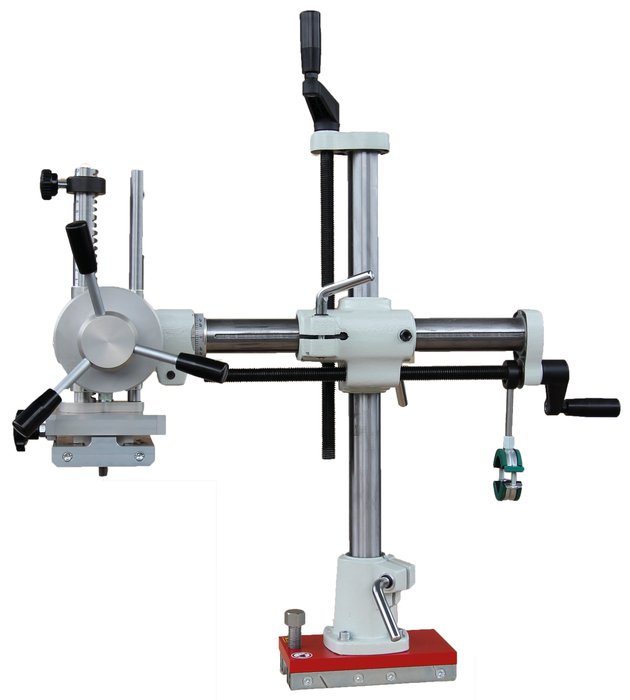

Magnetyczny statyw MSM

Wózek C

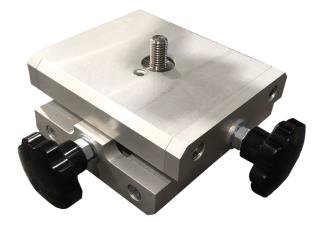

Głowica TMC
Orientacyjne czasy wyiskrowania
Seria 5000K (elektrody Cu/Ca) | Seria 6000K (elektrody Mo) | ||
---|---|---|---|
Gwintownik | Czas | Gwintownik | Czas |
M3 | 2 - 3 min. | M3 | 1 min. |
M6 | 4 - 5 min. | M6 | 1 min. |
M10 | 5 - 6 min. | M10 | 2 min. |
M14 | 6 - 7 min. | M14 | 4 min. |
M20 | 9 - 11 min. | M20 | 5 min. |
Instalowanie technologii jest bardzo szybkie.
Prezentacje wideo
Przebieg wyiskrowania za pomocą urządzenia Désintégr´arc (GSM 6000K):
Przebieg wyiskrowania za pomocą urządzenia Désintégr´arc:
Usunięcie złamanego wiertła M20::
Usunięcie złamanego wiertła M8:
