Lasery GRAPHIX

Nowa generacja Laserów GRAPHIX

Lasery znakujące światłowodowe Ytterbium oraz ich zalety :

• Innowacyjna technologia dzięki funkcji „All in 1”
• Niezwykle szybkie znakowanie przy zachowaniu wysokiej jakości napisu

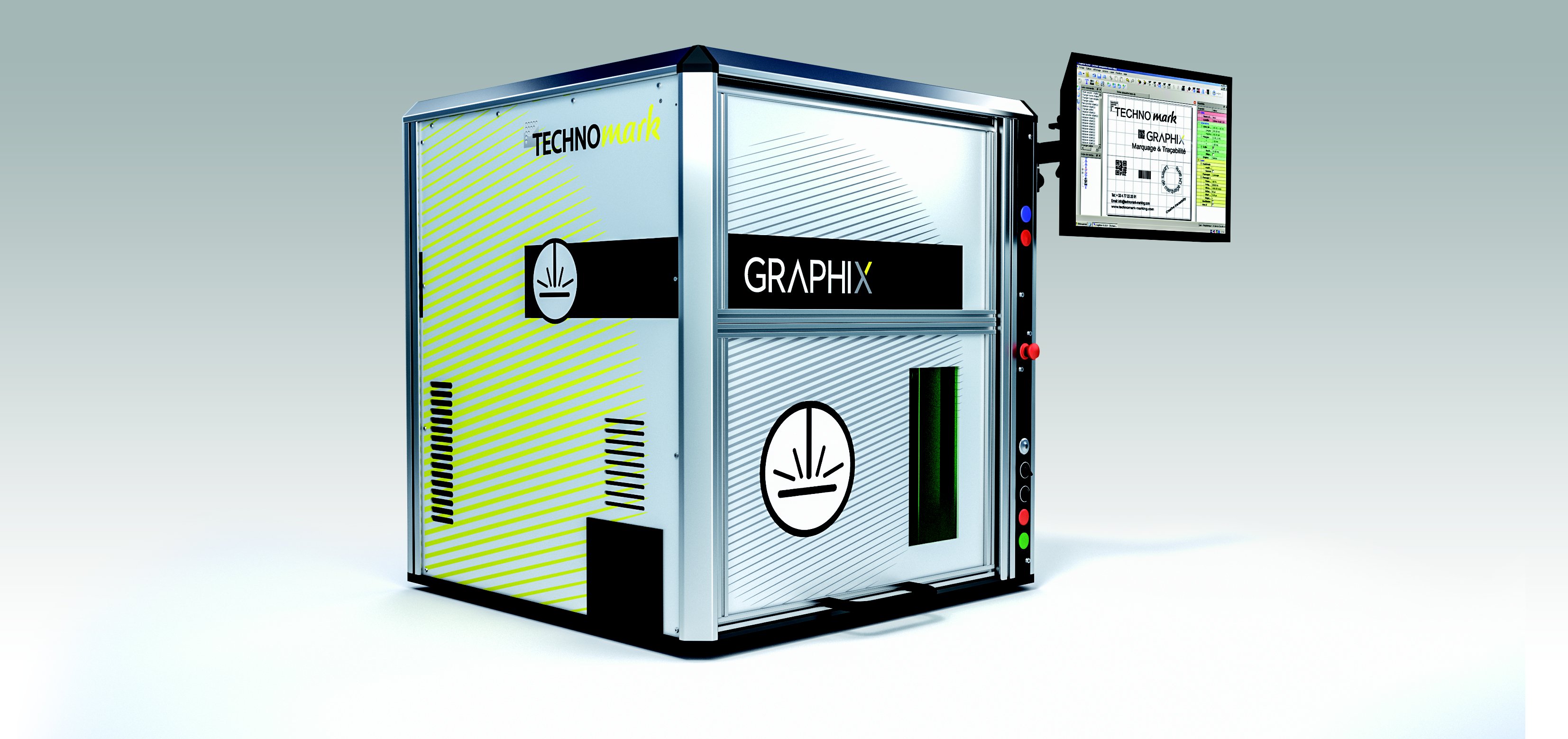

• Stacja robocza GRAPHIX ( klasa 1)



Kompaktowa

•  wszystko w jednym : źródło lasera, optyka, ogniskowanie promienia, elektronika

Elastyczna

• Wielopozycyjne ustawienie głowicy w osiach X i Y zapewnia powierzchnię znakowania aż 250 x 250mm przy soczewce 140x140mm

Praktyczna

• Dwupozycyjne otwieranie drzwiczek zapewnia szybką wymianę znakowanego detalu. Dzięki bocznemu otworowi można znakować długie detale.

Inteligentna

• Numerycznie sterowana oś Z ze skokiem 300mm ( przy soczewce 100x100mm ) umożliwia znakowanie detali wszelkiego typu.
• Opcjonalna rotacyjna oś D gwarantuje znakowanie w zakresie 360^o



Korzyści stacji :

• Ergonomia – małe rozmiary, łatwa obsługa
• Maksymalny rozmiar znaczonego detalu 500x500x300mm
• 4 strefy znakowania w tym dwie w osi X i Y
• Funkcja znakowania na kilku poziomach
• Ekonomiczna – znakomity stosunek jakość/cena/wydajność



GRAPHpro – software sterujący

• Znakowanie alfanumeryczne
• Szeroki wybór funkcji – rysunki, loga, kształty geometryczne
• Wybór rodzaju pisma z zasobów Windows
• Kody kreskowe, DataMatrix, QR
• Liniowe lub kątowe
• Import plików ( wektorowe lub bitmapy)
• Sterowanie dodatkowymi osiami (D, Z)



Techniczna specyfikacja laserów GRAPHIX

• Moc  10 – 20 W
• Technologia światłowodowa pulsowa
• Długość fali 1060 - 1080nm
• Częstotliwość 20 – 100kHz
• Szybkość znakowania 5 - 10 000 mm/s
• Chłodzenie powietrzem
• Pobór mocy 300W
• Ogniskowość F130 ( 100x100mm)
• Temperatura pracy 5^o – 50^oC
• Rozmiary głowicy : 90 x 112 x 298mm
• Waga głowicy : 2kg
• Waga jednostki sterujacej : 16kg
